Cisco Nexus serie 9300-FX2 switch N9K-C9336C-FX2-E

Visualizzazione del prodotto

La serie Cisco Nexus 9300-FX2 è un'estensione degli switch della serie Nexus 9300-FX con una maggiore capacità di larghezza di banda.Gli switch offrono una varietà di opzioni di interfaccia per migrare in modo trasparente i data center esistenti da 1 Gbps, e velocità da 10 Gbps a 25 Gbps sul server, e da 10 e 40 Gbps a 50 e 100 Gbps sul livello di aggregazione.fornire grandi buffer, scalabilità e prestazioni altamente flessibili di livello 2 e livello 3, per soddisfare le mutevoli esigenze dei data center virtualizzati e degli ambienti cloud automatizzati.

Cisco fornisce due modalità di funzionamento per gli switch della serie Cisco Nexus 9000.Software Cisco NX-OSLe organizzazioni possono anche distribuire l'infrastruttura che è pronta a supportare laInfrastrutture Cisco Application Centric(Cisco ACI)^TM) per sfruttare appieno l'approccio automatizzato, basato sulle politiche e basato sulla gestione dei sistemi (modalità ACI).

Switch della serie Cisco Nexus 9300-FX2

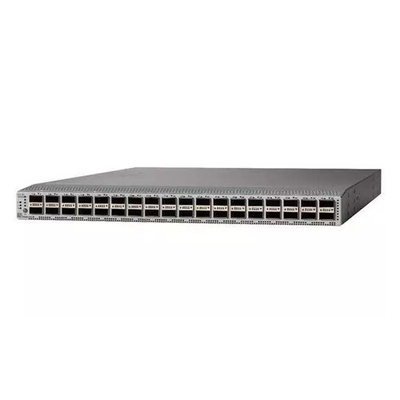

Il Cisco Nexus 9336C-FX2-E Switchè uno switch 1RU che supporta 7,2 Tbps di larghezza di banda e oltre 2,4 bpp. L'interruttore può essere configurato per funzionare come porte 1/10/25/40/50/100-Gbps o 16-, 32-Gbps Fibre ChannelOffre opzioni flessibili in un formato compatto. Breakout è supportato su tutte le porte. Per ulteriori informazioni, consultare la tabella delle funzionalità qui sotto.

Caratteristiche e vantaggi

La serie Cisco Nexus 9300-FX2 offre le seguenti caratteristiche e vantaggi:

● Flessibilità architettonica

◦ Soluzione di rete software definita Cisco ACI^TMsupporto.

◦ Supporto per tessuti VXLAN EVPN basati su standard, compreso il supporto gerarchico multi-site (si rimanda alRete VXLAN con piano di controllo MP-BGP EVPNper ulteriori informazioni).

◦ Architetture BGP a tre livelli, che consentono tessuti di rete IPv6 orizzontali e non bloccanti su scala web.

◦ Il routing a segmento consente alla rete di inoltrare pacchetti di commutazione di etichette multiprotocol (MPLS) e ingegneria del traffico senza ingegneria del traffico (TE) del protocollo di riserva delle risorse (RSVP).Fornisce un piano di controllo alternativo per una maggiore scalabilità e virtualizzazione della rete.

◦ Supporto completo del protocollo per le suite di protocolli di routing unicast e multicast di livello 3 (v4/v6), inclusi BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocollo di informazione di routing versione 2 (RIPv2), Protocollo indipendente Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) e Multicast Source Discovery Protocol (MSDP).

● Programmabilità estesa

◦ Automatizzazione del giorno zero tramite Power On Auto Provisioning, riducendo drasticamente il tempo di approvvigionamento.

◦ Le principali integrazioni del settore per i principali sviluppatori di applicazioni di gestione delle configurazioni Ansible, Chef, Puppet, SALT.Ampio supporto per il modello OpenConfig di YANG nativo e standard industriale tramite RESTCONF/NETCONF.

◦ API pervasive per tutte le funzioni di switch CLI (RPC basato su JSON su HTTP / HTTP).

● Alta scalabilità, flessibilità e sicurezza

◦ Le tabelle di inoltro flessibili supportano fino a 1 milione di voci condivise sui modelli FX2.

◦ supporto IEEE 802.1ae MAC Security (MACsec) su tutte le porte dei modelli 9300-FX2 con velocità pari o superiore a 1 Gbps, consente la crittografia del traffico a livello fisico e fornisce un server sicuro,foglia di confine, e connettività foglia-spina dorsale.

● Gestione intelligente dei buffer

◦ La piattaforma offre l'innovativagestione intelligente dei buffer, che offre la possibilità di distinguere i flussi di topi da quelli di elefanti e di applicare loro diversi schemi di gestione delle code in base alle loro esigenze di inoltro della rete in caso di congestione dei collegamenti.

◦ Le funzioni di gestione intelligente dei buffer sono:

◦ Approximate Fair Dropping (AFD) with Elephant Trap (ETRAP). L'AFD distingue i flussi di elefanti di lunga durata dai flussi di topi di breve durata, utilizzando ETRAP.L'AFD esenta i flussi di topi dall'algoritmo di caduta in modo che i flussi di topi ottengano la loro giusta quota di larghezza di banda senza essere affamati dai flussi di elefanti affamati di larghezza di bandaInoltre, AFD traccia i flussi di elefanti e li sottopone all'algoritmo AFD nella coda di uscita per concedere loro la loro giusta quota di larghezza di banda.

◦ ETRAP misura il numero di byte dei flussi in entrata e li confronta con la soglia definita dall'utente.

◦ La priorità dinamica dei pacchetti (DPP) fornisce la capacità di separare i flussi di mouse e i flussi di elefanti in due code diverse in modo che gli spazi di buffer possano essere assegnati in modo indipendente.Flussi di topi, sensibile alla congestione e alla latenza può prendere la coda di priorità ed evitare il riordino che consente ai flussi di elefanti di prendere tutta la larghezza di banda del collegamento.

● RDMA su Ethernet convergente supporto RoCE

◦ La piattaforma offre un trasporto senza perdite per RDMA su Ethernet convergente con supporto per i protocolli DCB:

◦ Controllo del flusso basato su priorità (PFC) per prevenire i cadute nella rete e la propagazione del frame in pausa per classe di priorità.

◦ Scelta di trasmissione migliorata (ETS) per riservare la larghezza di banda per classe di priorità in situazioni di contenzione della rete.

◦ Data Center Bridging Exchange Protocol (DCBX) per scoprire e scambiare informazioni sulla priorità e la larghezza di banda con gli endpoint.

◦ La piattaforma supporta anche la notifica esplicita di congestione (ECN) che fornisce notifica end-to-end per flusso IP contrassegnando i pacchetti che hanno subito congestione, senza perdere traffico.La piattaforma è in grado di tracciare le statistiche ECN del numero di pacchetti contrassegnati che hanno subito congestione.

● Convergenza LAN e SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesQuesta funzionalità consente alle reti LAN e SAN di convergere su una rete Ethernet affidabile e senza perdite.

● Alta disponibilità di hardware e software

◦ La tecnologia Virtual Port-Channel (vPC) fornisce il multipathing di livello 2 attraverso l'eliminazione del protocollo Spanning Tree.Consente inoltre di utilizzare appieno la larghezza di banda bisettoriale e semplificate topologie logiche di livello 2 senza la necessità di modificare i modelli di gestione e distribuzione esistenti.

◦ La routing multipath a costo uguale (ECMP) a 64 vie consente l'uso di progetti di fat-tree di livello 3.e aggiungere capacità con poca interruzione della rete.

◦ Capacità avanzate di riavvio includono patch caldo e freddo.

◦ Gli interruttori utilizzano Power-Supply Units (PSU) intercambiabili a caldo e ventilatori con ridondanza N + 1.

● Sistema operativo software Cisco NX-OS appositamente progettato con innovazioni complete e comprovate

◦ Il sistema operativo è modulare, con un processo dedicato per ogni protocollo di routing:una progettazione che isoli i difetti aumentando la disponibilità. In caso di guasto del processo, il processo può essere riavviato senza perdita di stato.

◦ Data Center Network Manager (DCNM) è la piattaforma di gestione della rete per tutte le implementazioni abilitate a NX-OS, che copre nuove architetture di tessuto, IP Fabric for Media,e distribuzioni di reti di archiviazione per il Cisco Nexus^®Accelerare l'approvvigionamento da giorni a minuti e semplificare le implementazioni dal giorno zero al giorno N.Riduzione dei cicli di risoluzione dei problemi con visibilità operativa grafica per la topologiaEliminare gli errori di configurazione e automatizzare le modifiche in corso in un ciclo chiuso,con modelli di distribuzione modellati e conformi alla configurazione, avvisando con correzione automatica. Riassunto di stato in tempo reale per tessuto, dispositivi e topologia. Visibilità correlata per tessuto (underlay, overlay, endpoint virtuali e fisici), compresa la visualizzazione di calcolo con VMware.

◦ Il monitoraggio del traffico di rete con Cisco Nexus Data Broker costruisce semplici, scalabili,e cost-effective network Test Access Points (TAPs) e Cisco Switched Port Analyzer (SPAN) per il monitoraggio e l'analisi del traffico di rete.

● Supporto della piattaforma Cisco Tetration Analytics

◦ Le informazioni di telemetria dai switch della serie Nexus 9300 vengono esportate ogni 100 millisecondi per impostazione predefinita direttamente dal circuito integrato specifico per applicazione (ASIC) dello switch.Queste informazioni sono costituite da tre tipi di dati: a) Informazioni sul flusso, queste informazioni contengono informazioni sui punti terminali, protocolli, porte, quando il flusso è iniziato, per quanto tempo il flusso è stato attivo, ecc. b) Variazione tra pacchetti,Questa informazione cattura eventuali variazioni tra i pacchetti all'interno del flussoGli esempi includono variazioni nel Time To Live (TTL), bandiere IP e TCP, lunghezza del carico utile, ecc. (c) dettagli di contesto, le informazioni di contesto sono derivate al di fuori dell'intestazione del pacchetto,compresa la variazione dell'utilizzo del buffer, le gocce di pacchetti all'interno di un flusso, l'associazione con gli endpoint del tunnel, ecc.

◦ La piattaforma Cisco Tetration Analytics consuma questi dati telemetrici,e usando l'apprendimento automatico non supervisionato e l'analisi del comportamento può fornire una visibilità eccezionale in tutto il vostro data center in tempo realeUtilizzando approcci algoritmici, la piattaforma di Cisco Tetration Analytics fornisce approfondite informazioni e interazioni sulle applicazioni, consentendo operazioni drammaticamente semplificate, un modello di fiducia zero,e la migrazione delle applicazioni a qualsiasi infrastruttura programmabilePer ulteriori informazioni, visitarehttps://www.cisco.com/go/tetration.

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE verifica continuamente se l'infrastruttura di rete funziona secondo l'intento della politica e sfrutta il potere dei modelli matematici per ragionare per conto dell'operatore nella politica,configurazione e livello di stato dinamico. NAE può indicare con precisione i problemi nella rete, identificare quale applicazione o parte della rete è interessata, individuare la causa del problema e suggerire come risolverlo.Il suo approccio di verifica continua trasforma le operazioni del giorno 2 da modalità reattiva a proattiva e lo fa senza utilizzare alcun dato di pacchettoIl NAE aiuta a evitare interruzioni prevedendo l'impatto dei cambiamenti, riducendo gli incidenti informatici relativi alla rete e riducendo il tempo medio di riparazione fino al 66%.NAE aiuta anche a garantire la sicurezza della rete e la conformità della segmentazionePer saperne di più su NAE, visitareIl presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea..

Cisco Nexus 9Specificità degli interruttori della serie 300-FX2

2 I valori di potenza tipici e massimi si basano sull'input del circuito di alimentazione.NXA-PAC-750W-PI) si basa sulla classificazione di uscita all'interno dello switch.
La tabella 3 elenca le specifiche di prestazioni e scalabilità per gli switch della serie Cisco Nexus 9300-FX2/FX2-E.
