Cisco Nexus 9300-GX serie Switch Cisco N9K-C9316D-GX

Visualizzazione del prodotto

Basati sulla tecnologia Cisco® Cloud Scale, gli switch Cisco Nexus® 9300-GX sono la prossima generazione di switch fissi della serie Cisco Nexus 9000 in grado di supportare 400 Gigabit Ethernet (GE).Con l'aumento dei casi d'uso per applicazioni che richiedono intelligenza artificiale (AI) e machine learning (ML), la piattaforma risponde alla necessità di switch compatti ad alte prestazioni, efficienti dal punto di vista energetico nell'infrastruttura di rete.Questi switch sono progettati per supportare i tessuti 100G e 400G per gli ambienti dei fornitori di servizi mobili, compresi il network edge, il 5G, l'IoT, la piattaforma di networking multimediale professionale (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesIl Cisco Nexus 9300-GX fornisce protezione degli investimenti per i clienti,fornire prestazioni più elevate per soddisfare i tessuti spine-leaf ridimensionati per supportare il crescente traffico di applicazioni cloud.

Cisco fornisce due modalità di funzionamento per gli switch della serie Cisco Nexus 9000. Le organizzazioni possono implementare Cisco Application Centric Infrastructure (Cisco ACI®) o Cisco NX-OS mode.

Cisco ACI è un'architettura olistica, basata sull'intento, con automazione centralizzata e profili applicativi basati su politiche.La rete di trasporto per carichi di lavoro dinamici è costruita su un tessuto di rete che combina protocolli collaudati nel tempo con nuove innovazioni per creare un sistema di trasporto altamente flessibile.Questo tessuto offre una rete in grado di supportare gli ambienti più esigenti e flessibili dei data center.

Progettato per la rete programmabile, il sistema operativo Cisco NX-OS automatizza la configurazione e la gestione per i clienti che desiderano trarre vantaggio dal modello operativo e dai set di strumenti DevOps.

Interruttori Cisco Nexus 9300

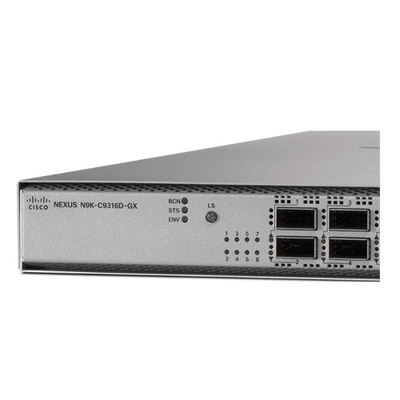

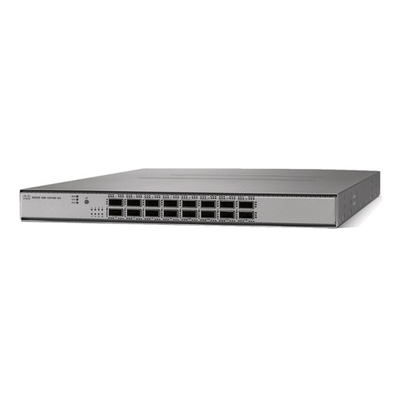

Cisco NexusN9K-C9316D-GXScambio è uno switch 1RU che supporta 12,8 Tbps di larghezza di banda e oltre 4,3 bpp. L'interruttore può essere configurato per funzionare come 10/25/40/50/100/200/400-Gbps offrendo opzioni flessibili in un fattore di forma compatto.Per ulteriori informazioni, consultare la tabella delle caratteristiche qui sotto.

Caratteristiche e vantaggi

La serie Cisco Nexus 9300-GX offre le seguenti caratteristiche e vantaggi:

● Flessibilità architettonica

◦ Soluzione Cisco Software-Defined Networking (SDN) e Cisco ACI leader nel settore^®supporto

◦ Supporto per tessuti VXLAN EVPN basati su standard, compreso il supporto gerarchico per più siti (cfr.Rete VXLAN con piano di controllo MP-BGP EVPNper ulteriori informazioni)

◦ Architetture BGP a tre livelli, che consentono tessuti di rete IPv6 orizzontali e non bloccanti su scala web

◦ Il segmento di routing (SR e SRv6) consente alla rete di inoltrare pacchetti MPLS (Multiprotocol Label Switching) e ingegneria del traffico senza ingegneria del traffico RSVP (Resource Reservation Protocol).Fornisce un piano di controllo alternativo per una maggiore scalabilità e virtualizzazione della rete

◦ Supporto completo del protocollo per le suite di protocolli di routing unicast e multicast di livello 3 (v4 e v6), tra cui BGP, Open Shortest Path First (OSPF),Protocollo di routing dei gateway interni avanzati (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocollo indipendente Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) e Multicast Source Discovery Protocol (MSDP)

● Ampia programmabilità

◦ Automazione Day-zero attraverso Power On Auto Provisioning (POAP), riducendo drasticamente il tempo di approvvigionamento

◦ Integrazioni leader nel settore per le principali applicazioni di gestione delle configurazioni DevOps, come Ansible, Chef, Puppet e SALT.Ampio supporto per il modello nativo YANG e lo standard industriale OpenConfig tramite RESTCONF/NETCONF

◦ API pervasive per tutte le funzioni di interfaccia a riga di comando (CLI) di commutazione (RPC basato su JSON su HTTP / HTTP)

● Alta scalabilità, flessibilità e sicurezza

◦ Tabelle di inoltro flessibili supportano fino a un milione di voci condivise sui modelli GX. L'uso flessibile dello spazio TCAM consente la definizione personalizzata dei modelli di lista di controllo accesso (ACL)

● Gestione intelligente dei buffer

◦ La piattaforma offre l'innovativagestione intelligente dei buffer,che offre la possibilità di distinguere i flussi di mouse e di elefanti e di applicare a essi diversi schemi di gestione delle code in base ai requisiti di inoltro della rete in caso di congestione dei collegamenti

◦ Le funzioni di gestione intelligente dei buffer includono:

◦ Approximate Fair Dropping (AFD) with Elephant Trap (ETRAP). L'AFD distingue i flussi di elefanti di lunga durata dai flussi di topi di breve durata, utilizzando ETRAP.L'AFD esenta i flussi di topi dall'algoritmo di caduta in modo che i flussi di topi ottengano la loro giusta quota di larghezza di banda senza essere affamati dai flussi di elefanti affamati di larghezza di bandaInoltre, AFD traccia i flussi di elefanti e li sottopone all'algoritmo AFD nella coda di uscita per concedere loro la loro giusta quota di larghezza di banda

◦ ETRAP misura il numero di byte dei flussi in entrata e li confronta con la soglia ETRAP definita dall'utente.

◦ La priorità dinamica dei pacchetti (DPP) fornisce la capacità di separare i flussi di mouse e i flussi di elefanti in due code diverse in modo che gli spazi di buffer possano essere assegnati in modo indipendente.I flussi di topi sensibili alla congestione e alla latenza possono assumere la coda di priorità ed evitare il riordino che consente ai flussi di elefanti di assumere l'intera larghezza di banda del collegamento

● Accesso remoto diretto alla memoria (RDMA) su Ethernet convergente

◦ La piattaforma offre un trasporto senza perdite per l'accesso remoto diretto alla memoria (RDMA) su Ethernet convergente con supporto dei protocolli di Data Center Bridging (DCB):

◦ Controllo del flusso basato sulla priorità (PFC) previene le cadute della rete e la propagazione in pausa per classe di priorità

◦ Scelta di trasmissione potenziata (ETS) riserva larghezza di banda per classe di priorità in situazioni di contenzione della rete

◦ Data Center Bridging Exchange Protocol (DCBX) può scoprire e scambiare informazioni sulla priorità e la larghezza di banda con gli endpoint

◦ La piattaforma supporta anche la notifica esplicita di congestione (ECN), che fornisce notifiche end-to-end per flusso IP contrassegnando i pacchetti che hanno subito congestione, senza perdere traffico.La piattaforma è in grado di monitorare le statistiche ECN, compreso il numero di pacchetti contrassegnati che hanno subito congestione

● Convergenza LAN e SAN

◦ Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) supporto consente all'amministratore di rete di controllare gli ID di dominio e i punti di gestione su una rete Fibre Channel come si scala.Questa caratteristica consente a reti LAN e SAN convergenti su un, rete Ethernet affidabile

● Alta disponibilità di hardware e software

◦ La tecnologia Virtual Port-Channel (vPC) fornisce il multipathing di livello 2 attraverso l'eliminazione di Spanning Tree Protocol (STP).Consente inoltre di utilizzare appieno la larghezza di banda bisettoriale e semplificate topologie logiche di livello 2 senza la necessità di modificare i modelli di gestione e distribuzione esistenti

◦ La routing multipath a costo uguale (ECMP) a 64 vie consente l'uso di progetti di fat-tree di livello 3.e aggiungere capacità con poca interruzione della rete

◦ Capacità avanzate di riavvio includono patch caldo e freddo

◦ Gli interruttori utilizzano unità di alimentazione a caldo (PSU) e ventilatori con ridondanza N + 1

● Sistema operativo software Cisco NX-OS appositamente progettato con innovazioni complete e comprovate

◦ Un'unica immagine binaria supporta ogni switch della serie Cisco Nexus 9000, semplificando la gestione delle immagini.una progettazione che isoli i difetti aumentando la disponibilità. In caso di guasto del processo, il processo può essere riavviato senza perdita di stato.

◦ Data Center Network Manager (DCNM) è la piattaforma di gestione della rete per tutte le implementazioni Cisco NX-OS, che copre nuove architetture di tessuto, IP Fabric for Media,e distribuzioni di reti di archiviazione per il data center Cisco Nexus. Accelerare il provisioning da giorni a minuti e semplificare le implementazioni dal giorno zero al giorno N. Ridurre i cicli di risoluzione dei problemi con visibilità operativa grafica per la topologia, il tessuto di rete,e infrastrutture. Eliminare gli errori di configurazione e automatizzare il cambiamento in corso in un ciclo chiuso, con modelli di distribuzione modellati e segnalazioni di conformità alla configurazione con correzione automatica.Godetevi un riassunto in tempo reale della salute del tessuto, dispositivi e topologia. Visibilità correlata per il tessuto (underlay, overlay, endpoint virtuali e fisici), compresa la visualizzazione computazionale con VMware

◦ Il monitoraggio del traffico di rete con Cisco Nexus Data Broker costruisce semplici, scalabili,e cost-effective network Test Access Points (TAPs) e Cisco Switched Port Analyzer (SPAN) per il monitoraggio e l'analisi del traffico di rete

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE verifica continuamente se l'infrastruttura di rete sta funzionando secondo l'intento della politica.configurazione, e livello di stato dinamico. NAE può indicare con precisione i problemi nella rete, identificare quale applicazione o parte della rete è interessata, identificare la causa principale del problema,e suggerire come risolverlo.Il suo approccio di verifica continua trasforma le operazioni del giorno 2 da modalità reattiva a proattiva e lo fa senza utilizzare alcun dato di pacchetto.Il NAE aiuta a evitare interruzioni prevedendo l'impatto dei cambiamenti, riducendo gli incidenti informatici correlati alla rete e riducendo il tempo medio di riparazione fino al 66%.Il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.

Specificativi degli switch della serie Cisco Nexus 9300-GX
